Elbeuf : échafauder haut et mitoyen sur le bâti d'une cité drapière

À Elbeuf, une façade se ravale rarement à hauteur d'homme. Le bâti hérité de la cité drapière monte : trois, quatre, parfois cinq niveaux au-dessus du trottoir, avec des combles, des lucarnes et des souches de cheminée par-dessus. Il est mitoyen des deux côtés, souvent sans le moindre recul, et il donne sur une rue où passent voitures, camions de livraison et parfois une ligne de bus. Monter un échafaudage là-dessus n'est pas une variante du chantier de pavillon : c'est une autre opération, avec ses propres points de rupture. Il ne sera pas question ici des règles qui encadrent l'échafaudage, mais de la conduite : ce qui se monte, dans quel ordre, ce qui s'ancre où, et ce qu'un propriétaire peut vérifier depuis le trottoir sans jamais poser le pied sur un plancher.

Ce que la hauteur change dès la première heure

Un échafaudage de deux niveaux se monte à la main, se cale sur des semelles posées à même le sol et se reprend en cours de route si le calage bouge. Au-delà de trois niveaux, plus rien de tout cela n'est vrai. Chaque erreur de départ se multiplie en montant : un pied mal calé de deux centimètres devient un dévers visible au quatrième plancher, et un échafaudage en dévers ne se rattrape pas par le haut. Il se démonte.

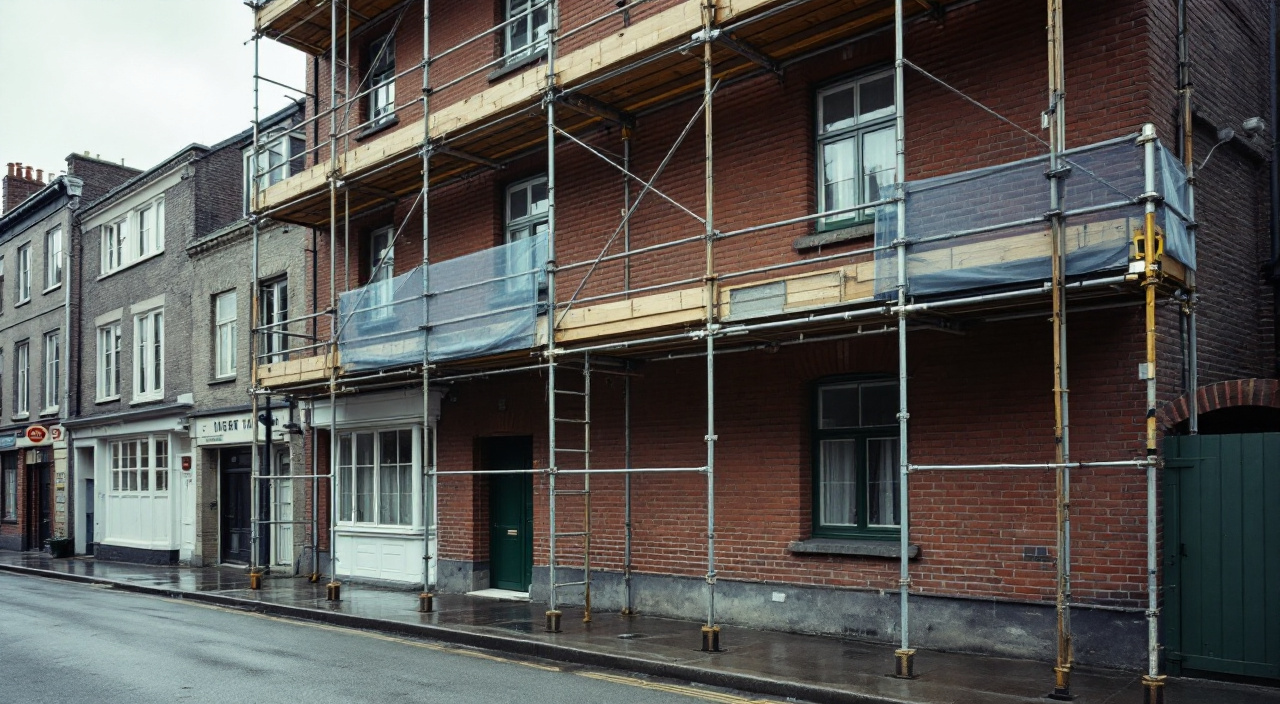

Sur le bâti elbeuvien, la première contrainte n'est pas le mur, c'est le trottoir. Les immeubles de la période drapière ont été construits au ras de la voie, sans marge. Le pied de l'échafaudage se pose donc sur un revêtement qui n'a pas été fait pour recevoir des charges ponctuelles : dalles béton, pavés reposés, enrobé mince sur un remblai ancien. Sous chaque montant, la charge d'un échafaudage de quatre niveaux bâché n'a rien d'anecdotique, et elle se concentre sur quelques centimètres carrés.

Ce qui doit apparaître au pied, et qui se voit depuis la rue :

• des semelles de répartition sous chaque montant, en bois dur ou en acier, jamais un parpaing ni une cale de chute
• un vérin réglable entre la semelle et le montant, avec une tige qui ne sort pas de plus de la moitié de sa course
• un calage plan, sans cale empilée en pile de crêpes : deux cales superposées maximum, croisées
• un repérage des tampons, regards et bouches de branchement, qui ne doivent pas se retrouver sous un pied

La deuxième contrainte, c'est la pente. Beaucoup de rues d'Elbeuf descendent du coteau vers la Seine, et une rue en pente signifie que deux montants voisins ne partent jamais du même niveau. Le rattrapage se fait au vérin, pas en creusant le trottoir ni en glissant des chutes de bastaing. Quand la pente dépasse la course des vérins, il faut une file de départ décalée d'un demi-niveau, et cela se décide avant la livraison du matériel, pas le matin du montage.

Compter les niveaux avant de compter les jours

La question que pose un propriétaire est presque toujours « combien de temps pour monter ? ». La bonne question est d'abord « combien de niveaux, sur quel linéaire, et par où passe le matériel ». La durée en découle.

Le calcul que l'entreprise fait, et que vous pouvez refaire

Un échafaudage de façade se compte en travées et en niveaux. Une travée fait le plus souvent deux à trois mètres de long ; un niveau, environ deux mètres de haut. Une façade de dix mètres de large sur douze mètres de haut, c'est donc de l'ordre de quatre travées sur six niveaux, soit une vingtaine de planchers à poser, plus les garde-corps, les plinthes, les échelles d'accès et les trappes.

Une équipe de deux ou trois monteurs habitués au matériel monte ce volume en une journée à une journée et demie sur un chantier dégagé. Sur une rue étroite d'Elbeuf, avec un camion qui ne peut pas rester à quai, un trottoir à laisser praticable et une livraison en deux rotations, la même façade demande volontiers deux jours. Ce n'est pas de la lenteur : c'est le temps de manutention imposé par le site.

Une règle simple pour lire un planning : le montage d'un échafaudage haut coûte rarement moins d'une journée pleine, et le démontage prend en général un peu moins de temps que le montage, sauf s'il faut redescendre des gravats ou du matériel resté en haut.

Ce qui allonge réellement le montage sur ce bâti tient en quatre points. La hauteur sous corniche d'abord : au-delà de quatre niveaux, l'équipe passe plus de temps à monter le matériel qu'à l'assembler, et c'est ce rapport qui s'inverse, pas la difficulté du geste. Le débord de toiture ensuite : les immeubles drapiers ont souvent une corniche saillante en brique moulurée ou en pierre, que l'échafaudage doit contourner par un déport en tête ou une console, ce qui ajoute une demi-journée. Les obstacles en façade enfin — descentes d'eau pluviale, câbles, coffrets — obligent chacun à décaler un montant ou à déposer l'élément en amont. Reste la circulation : si le montage s'interrompt au passage de chaque véhicule, la journée se dilue, d'où l'intérêt de commencer tôt, avant l'heure de pointe.

Un échafaudage mitoyen sans recul empiète nécessairement sur le trottoir, et parfois sur la chaussée. Les conditions d'occupation de la voie publique, la durée accordée et les modalités de signalisation se vérifient au service urbanisme ou voirie de la mairie avant de commander le matériel, jamais après. Ce qu'il faut demander est précis : quelle largeur de passage doit rester libre pour les piétons, si un cheminement protégé sous l'échafaudage est attendu, si le stationnement peut être neutralisé et sous quelle forme, et quelle durée est envisageable. La réponse change le devis de l'échafaudeur, parce qu'un tunnel piéton sous le premier niveau, ce n'est ni le même matériel ni le même temps de montage.

Les ancrages dans une maçonnerie ancienne

C'est le point technique central d'un échafaudage haut, et le seul qui ne se rattrape pas. Un échafaudage de façade n'est pas stable par lui-même au-delà de deux ou trois niveaux : il tient parce qu'il est amarré au mur. Ce sont les ancrages qui reprennent le vent, et le vent est la charge dimensionnante, pas le poids des compagnons.

Ce que vaut un mur de brique du XIXe comme support

Le bâti drapier d'Elbeuf est majoritairement en brique de terre cuite hourdée à la chaux, parfois avec des chaînages et des encadrements en pierre calcaire, et des linteaux métalliques dans les parties les plus industrielles. Ce n'est pas un mauvais support, mais ce n'est pas du béton. Trois réalités s'imposent :

• La brique de parement peut être plus tendre que le cœur du mur. Un ancrage pris uniquement dans les deux premiers centimètres arrache la face de la brique sans prévenir.
• Le joint à la chaux ne tient rien. Une cheville posée dans un joint dégradé, dans un mur qui attend justement un rejointoiement, ne travaille pas. L'ancrage se prend dans le corps de la brique.
• Le mur peut être creux ou hétérogène. Certaines constructions industrielles ont des murs à double paroi ou des remplissages irréguliers. Le foret le dit tout de suite : s'il part en chute libre après quelques centimètres, l'ancrage change de nature.

En pratique, sur ce type de maçonnerie, l'ancrage se fait avec des chevilles longues ou du scellement chimique, à des profondeurs supérieures à celles d'un support neuf. Et il se contrôle : un essai à l'arrachement sur un échantillon d'ancrages, au dynamomètre, est la seule façon de savoir ce que vaut le mur. Sur un bâti ancien, ce n'est pas un luxe.

Quatre questions se posent avant que le premier trou soit percé. Combien d'ancrages sont prévus, et selon quelle trame — un échafaudage bâché en demande sensiblement plus qu'un échafaudage nu, parce que la bâche transforme la structure en voile. Où passeront-ils : dans la brique pleine, dans un joint, dans un encadrement en pierre, sachant que la pierre de taille des encadrements ne doit pas servir de point d'ancrage de confort. Des essais à l'arrachement seront-ils faits, et sur combien de points. Et que devient le trou après le démontage : un ancrage rebouché au mortier de teinte approchante ne se voit pas, un trou laissé ouvert dans un mur fraîchement ravalé se voit pendant vingt ans. Ce point figure utilement dans la liste des vérifications de fin, comme le décrit notre article sur le démontage de l'échafaudage.

Quand la façade ne peut pas être percée partout

Il arrive qu'une partie du mur soit trop dégradée pour recevoir un ancrage : brique feuilletée par le gel, allège fissurée, linteau métallique corrodé qui a fait éclater la maçonnerie autour. Dans ce cas, l'échafaudage se reprend autrement : ancrage en tableau de baie, avec des tubes bloqués entre les jambages, contreventement supplémentaire, ou amarrages reportés sur des zones saines. Ce n'est pas une entorse, c'est une adaptation courante — mais elle doit être annoncée, pas improvisée un mercredi après-midi.

Le mitoyen : toitures, verrières et cours arrière

Un immeuble elbeuvien touche ses voisins. Ce que l'échafaudage fait au voisin est donc une part entière de la conduite du chantier, pas une politesse.

En façade sur rue, l'échafaudage s'arrête en théorie à la limite du bien. En pratique, la dernière travée déborde souvent d'un demi-mètre, parce qu'une travée ne se coupe pas au centimètre et qu'il faut de la place pour travailler l'angle. Ce débord se convient à l'avance avec le voisin, par écrit, et il se voit depuis la rue : si le montant final est planté au milieu de la fenêtre du voisin, la conversation n'a pas eu lieu. Le point sensible est ensuite la protection des ouvrants voisins. Un plancher qui passe devant une fenêtre à un mètre d'elle, c'est une vue plongeante et un accès potentiel. Filet occultant, condamnation des accès en fin de journée, dépose de l'échelle du premier niveau : ces gestes se font ou ne se font pas, et ils se constatent d'en bas. Le sujet est détaillé dans notre article sur l'échafaudage, la sécurité et l'accès hors horaires.

En pignon et en arrière : verrières et cours d'atelier

C'est là que le bâti industriel réserve ses surprises. Derrière les immeubles de la cité drapière, on trouve fréquemment des appentis, des ateliers en rez-de-chaussée, des sheds à toiture en dents de scie et des verrières zénithales. Ces couvertures ne sont pas faites pour supporter un homme, encore moins un sac de mortier tombé de dix mètres. Un verre armé ancien casse net ; une plaque translucide devenue cassante par vieillissement se traverse comme du papier.

Ce qui doit être en place avant le premier plancher au-dessus d'une toiture voisine :

• un platelage de répartition ou un plancher de recouvrement continu au-dessus de la verrière, pas un filet
• une protection contre les chutes d'objets : plinthes sur les trois côtés du plancher, filet fin si le chantier produit des éclats
• un accord écrit du voisin pour la pose du pied d'échafaudage dans sa cour, avec état des lieux photographique du sol et des vitrages
• une vérification du support du pied : une cour d'ancien atelier a souvent une dalle mince, parfois une cave ou une fosse en dessous

L'état des lieux préalable n'est pas une formalité de méfiance : c'est ce qui permet, en fin de chantier, de distinguer une fissure ancienne d'une fissure du chantier. La méthode est décrite dans notre article sur l'état des lieux photographique avant travaux.

La manutention verticale quand la rue ne s'arrête pas

Sur quatre ou cinq niveaux, tout ce qui monte doit monter mécaniquement. Un compagnon qui porte des sacs par l'échelle intérieure de l'échafaudage, c'est un chantier qui va lentement et un dos qui va mal.

Le dispositif courant est une potence avec treuil électrique fixée en tête d'échafaudage, ou un monte-matériaux en pied, sur rail. Dans les deux cas, la zone d'atterrissage au sol doit être matérialisée et fermée : barrières, cône, bande, et personne dessous pendant le levage. Sur une rue passante, c'est le point le plus critique de la journée, parce que le piéton qui coupe sous une charge en mouvement ne regarde pas en l'air.

Les repères observables depuis le trottoir :

• une zone au sol délimitée sous la potence, effectivement libre pendant les manœuvres
• une charge élinguée, pas un sac accroché par sa poignée plastique
• un compagnon dédié au sol pendant le levage, qui ne fait que ça
• des gravats descendus en benne ou par goulotte fermée, jamais jetés
• un déchargement de camion qui ne bloque pas la chaussée sans homme trafic

Reste la question du chargement des planchers. Un plancher d'échafaudage a une charge admissible, et elle est vite atteinte. Trois palettes de sacs stockées sur la même travée, c'est une surcharge locale ; sur un ancrage limite dans une brique fatiguée, c'est une combinaison qu'on n'a pas envie de tester. Le matériel monte au fur et à mesure, se répartit sur plusieurs travées et ne dort pas en hauteur plus que nécessaire. Un échafaudage transformé en entrepôt vertical est le signe d'une organisation de stockage au sol qui n'a pas été prévue.

Le vent, le coup de vent, et le contrôle d'après

Elbeuf est dans la vallée de la Seine, et une vallée n'est pas un abri : elle canalise. Le flux d'ouest s'accélère entre les coteaux, et dans une rue orientée dans le sens de la vallée, un échafaudage bâché prend un effort de voile qui n'a rien à voir avec ce que subit la même structure en pleine campagne. Les rues perpendiculaires, elles, produisent des effets de coin et des rafales tourbillonnantes en pied d'immeuble.

Une bâche ou un filet protège les tiers des projections, retient la poussière et permet de travailler par temps incertain. Elle a un prix structurel : elle multiplie la prise au vent. Un échafaudage prévu nu et bâché en cours de chantier, sans ancrages supplémentaires, est un échafaudage sous-dimensionné. Le point se pose franchement avant le montage : bâché ou pas, et si oui, la trame d'ancrage correspond-elle ? Par vent annoncé fort, la conduite normale est de replier ou d'ouvrir la bâche — la dégrafer partiellement pour laisser passer le flux — et de descendre ou d'arrimer tout ce qui traîne sur les planchers. Un seau, une planche, une bâche de protection roulée deviennent des projectiles à quinze mètres.

Le contrôle après un coup de vent

C'est le geste que les chantiers bien tenus font et que les autres oublient. Après un épisode venteux notable, l'échafaudage se revisite avant la reprise du travail, du pied à la tête :

• les vérins et semelles : rien n'a bougé, rien ne repose dans le vide
• les ancrages : aucun n'a joué, aucune fissure en étoile autour d'un point de fixation, aucun trou élargi
• les contreventements et les colliers : serrage et absence de glissement
• les planchers : verrouillés, aucun n'a été soulevé puis reposé de travers
• les garde-corps, plinthes et bâche : fixations, déchirures, points d'accroche arrachés
• le sol autour : déchets envolés, éléments tombés en cour voisine ou sur les toitures d'appentis

Ce contrôle prend vingt à quarante minutes sur une façade de quatre niveaux. Il se trace : une ligne, une date, un nom. C'est exactement ce à quoi sert la trace écrite décrite dans notre article sur . En cas de litige ultérieur avec un voisin dont la verrière a souffert, cette ligne vaut mieux qu'un souvenir. Le même réflexe vaut après un arrêt prolongé : un échafaudage laissé quinze jours sans personne, pendant une période humide et ventée, ne se reprend pas sans une visite complète.

Ce qui se vérifie depuis le trottoir, sans monter

Un propriétaire n'a pas à grimper pour se faire une idée. Une grande part de la qualité d'un échafaudage haut se lit d'en bas, en trois minutes, à condition de savoir où regarder.

La liste de lecture, du bas vers le haut

• Au pied : semelles sous chaque montant, vérins peu sortis, calage propre, aucun montant posé sur une plaque d'égout ou sur un pavé descellé.
• Au premier niveau : l'accès. L'échelle du premier niveau est-elle déposée ou condamnée le soir ? Une trappe fermée ? Un portillon ? Si n'importe qui peut monter à vingt-deux heures, le dispositif n'est pas tenu.
• Sur les côtés : les planchers sont-ils complets, sans écart au mur qu'une botte pourrait franchir ? Y a-t-il des plinthes sur toute la périphérie, y compris côté mur là où l'écart est grand ?
• Les garde-corps : deux lisses et une plinthe à chaque niveau, y compris au dernier plancher et sur les retours d'angle. Le dernier niveau est celui qu'on oublie.
• Les ancrages : ils se comptent depuis la rue. Des tubes qui partent vers le mur, régulièrement répartis, tous les deux niveaux environ et en quinconce. Un échafaudage haut avec trois ancrages visibles sur toute la façade pose une question.
• En tête : la structure dépasse-t-elle le niveau de travail le plus haut d'au moins un garde-corps ? Un compagnon qui travaille en corniche ne doit pas avoir le vide dans le dos.
• Sur la rue : protection du cheminement piéton, signalisation, éclairage ou bande réfléchissante sur les montants qui bordent la chaussée. Ce volet croise notre article sur la sécurité des tiers.

Un échafaudage n'est pas suspect parce qu'il est vieux ou dépareillé : le matériel de location a des années de service et cela se voit. Il pose problème quand certains détails apparaissent — des cales empilées sous un montant, ou un montant qui ne touche pas sa semelle ; des colliers de fortune remplaçant des assemblages d'origine sur plusieurs points ; des planchers de bois de récupération glissés entre deux planchers métalliques ; un dévers visible à l'œil en regardant le long de la file de montants ; une bâche déchirée qui bat au vent depuis plusieurs jours ; des matériaux stockés sur un seul plancher, en pile. Aucun de ces points ne se règle en interpellant un compagnon depuis le trottoir : il se pose au conducteur de travaux, calmement, avec une photo et une date.

Ce que la hauteur change au reste du chantier

L'échafaudage n'est pas seulement un moyen d'accès : il fixe le rythme de tout le chantier. Sur un bâti haut et mitoyen, trois conséquences reviennent.

D'abord, le travail se fait par niveaux, pas par zones libres. Le piquage, la réparation, l'enduit et la finition descendent ou montent plancher par plancher, et chaque changement de niveau a un coût de manutention. Une façade haute se planifie donc en séquences, avec des points d'arrêt par niveau, et un piquage sur quatre étages produit un volume de déblais qui se règle en amont, benne et rotations comprises.

Ensuite, la durée d'immobilisation est plus longue que le temps de travail. Un échafaudage haut reste en place pendant les temps de séchage, les jours de pluie et les attentes de matériel. Quand il occupe le trottoir d'une rue circulée, cette durée n'est pas neutre pour le voisinage. Un planning qui prévoit deux semaines de présence d'échafaudage pour trois jours de travail effectif est un planning à discuter avant signature, pas à subir.

Enfin, le raccord d'aspect se joue en hauteur. Sur une façade de quatre niveaux, on juge le résultat depuis le trottoir d'en face, en lumière rasante, et non à cinquante centimètres. Les reprises entre niveaux, les raccords au droit des planchers et les trous d'ancrage rebouchés forment une ligne horizontale que l'œil retrouve immédiatement si le travail a été mené par bandes sans se soucier de la vue d'ensemble. Les traces d'échafaudage sont ce qu'on voit en dernier, et ce qu'on ne pardonne pas.

Questions fréquentes

Combien de temps faut-il pour monter un échafaudage sur un immeuble de quatre niveaux ?

Sur un chantier dégagé, une équipe de deux ou trois monteurs y passe en général une journée à une journée et demie. En rue étroite et circulée, avec livraison en plusieurs rotations et trottoir à laisser praticable, il faut compter deux jours. Le démontage est en général un peu plus rapide, sauf s'il reste des gravats ou du matériel en hauteur. Ce qui allonge réellement le délai, ce n'est pas l'assemblage mais la manutention et les interruptions.

Peut-on ancrer un échafaudage dans un mur de brique ancienne sans l'abîmer ?

Oui, à condition de prendre l'ancrage dans le corps de la brique et non dans le joint, avec une profondeur adaptée et, si le support est douteux, un scellement chimique. Des essais à l'arrachement sur quelques points donnent la réponse avant que la structure ne soit montée. Un trou d'ancrage se referme ensuite au mortier de teinte approchante ; ce rebouchage fait partie du chantier, pas d'une faveur.

Que faire si l'échafaudage doit passer au-dessus de la verrière du voisin ?

Rien ne se pose avant d'avoir un accord écrit, un état des lieux photographique du vitrage et un dispositif de protection : plancher de recouvrement ou platelage de répartition au-dessus de la verrière, plinthes et filet contre les chutes d'objets. Une verrière ancienne, en verre armé ou en plaque translucide vieillie, ne supporte ni un homme ni un objet tombé de plusieurs mètres. Le pied posé dans une cour voisine demande en plus une vérification du support, qui peut être une dalle mince ou une couverture de cave.

Après un coup de vent, que doit faire l'entreprise avant de reprendre ?

Une visite complète de l'échafaudage avant que quiconque remonte : pieds et vérins, ancrages, contreventements et colliers, verrouillage des planchers, garde-corps, plinthes, état de la bâche, et tour du sol pour récupérer ce qui est tombé chez les voisins. L'opération prend vingt à quarante minutes sur une façade de quatre niveaux et se note par écrit avec la date. Une reprise de travail sans ce contrôle est le raccourci qui coûte le plus cher.

Comment savoir, depuis la rue, si un échafaudage est correctement monté ?

En regardant quatre choses : les semelles et le calage au pied, les ancrages visibles répartis régulièrement sur toute la hauteur, les garde-corps et plinthes présents à chaque niveau y compris le dernier, et l'accès condamné en dehors des heures de travail. Un dévers repéré en regardant le long de la file de montants, des cales empilées ou une bâche déchirée depuis plusieurs jours sont les trois signaux qui justifient un appel au conducteur de travaux.
