Le calage au sol de l'échafaudage : ce que le terrain impose

Un échafaudage tient d'abord par le bas. Chaque pied doit reposer sur une semelle qui étale la charge, et cette semelle doit reposer sur un sol capable de la reprendre sans bouger. Sur une dalle béton saine, la semelle est une simple planche d'étalement. Sur de la terre végétale, une pelouse, un massif ou un remblai récent, il faut des bois continus posés sous toute la file de pieds, et parfois un lit de matériau compacté sous ces bois. Sur un regard, une fosse, un drain ou un vide sanitaire, on ne pose rien : on décale la maille pour passer à côté.

Un pied qui s'enfonce se repère à trois signes simples, visibles depuis le sol : la tige du vérin qui a disparu de quelques millimètres dans sa platine, le bois de semelle qui s'est mis à marquer dans la terre d'un seul côté, et le plancher qui n'est plus de niveau au même endroit qu'au montage. Après une forte pluie, ce contrôle se refait avant la reprise du travail, et il se refait encore le lendemain, parce qu'un sol détrempé continue de tasser une fois la pluie arrêtée. Le propriétaire peut regarder et signaler. Il ne recale pas, il ne tourne pas un vérin, il n'ajoute pas une planche.

Ce qui se joue sous les pieds

Un échafaudage de façade ramène le poids des compagnons, des plateaux, des sacs, de l'eau, des bâches et de sa propre structure sur un très petit nombre de points d'appui. Toute la charge d'une travée descend dans deux montants, et chaque montant se termine par une platine dont la surface au sol tient dans une main. C'est une charge concentrée. Un sol qui porte sans broncher un piéton, une tondeuse ou même une voiture peut très bien s'enfoncer sous une platine, parce que ce n'est pas la masse totale qui compte mais la pression sous la pièce d'appui.

Un tassement de pied n'a presque jamais l'allure d'un accident. Il ne fait pas de bruit. Il produit un défaut de géométrie : la structure s'écarte de l'équerre, les diagonales se mettent en biais, les trappes d'accès frottent, un plateau prend du jeu dans son crochet, et les ancrages posés dans le mur se mettent à travailler dans un sens pour lequel ils n'ont pas été calculés. L'appui haut et l'appui bas forment un même système : quand l'un se dérobe, c'est l'autre qui encaisse.

C'est pour cela que le calage au sol se traite au montage, avant que le premier plateau ne soit posé. Une fois l'échafaudage chargé, corriger un pied devient une opération de reprise, avec délestage de la travée concernée. Le bon moment pour regarder le sol est celui de l'installation, quand rien ne pèse encore.

Les pièces du calage, et leur rôle exact

Le vérin de pied et sa platine

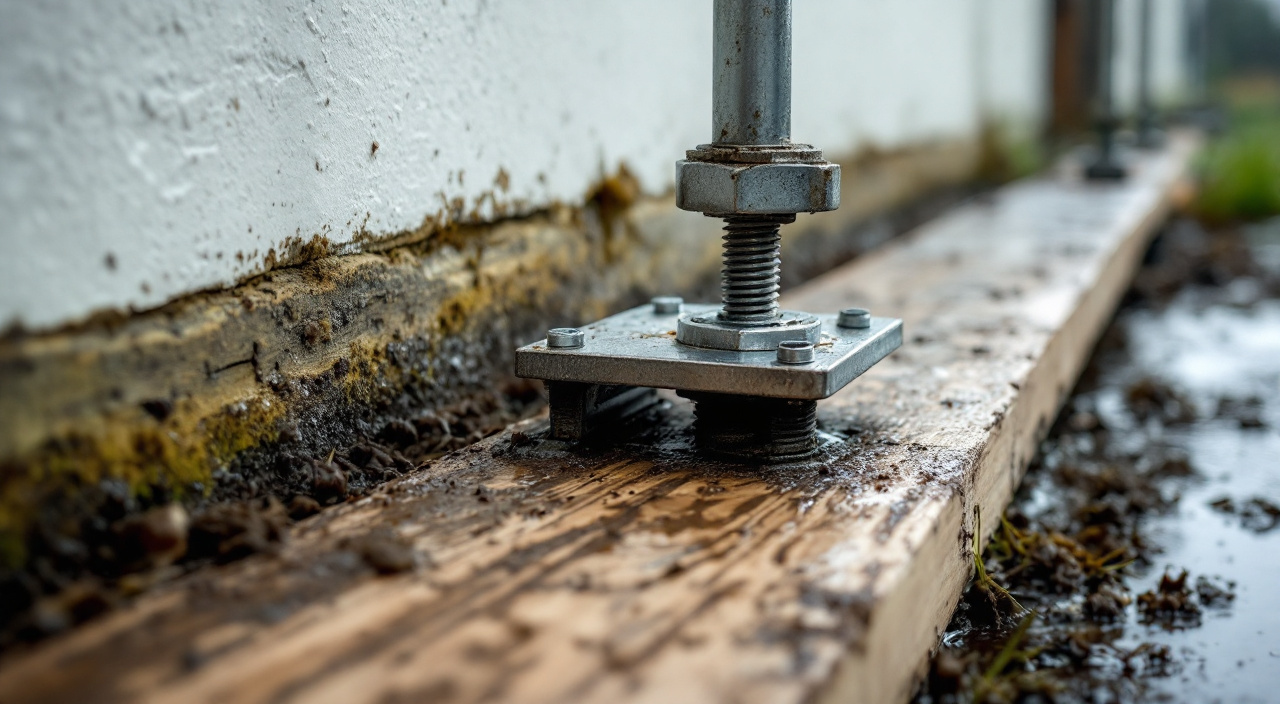

Le pied réglable, ou vérin, est une tige filetée surmontée d'un écrou de manœuvre et terminée par une platine plate. Il sert à rattraper les défauts de niveau du terrain pour que les montants partent tous à la même altitude et que la structure reste d'aplomb. Il a une course, et cette course a une limite : au-delà d'une certaine sortie de tige, le vérin devient un point faible en flambement. Un monteur qui manque de hauteur ne dévisse pas au maximum, il modifie l'assise du sol ou change la maille de son plan de montage.

La platine, elle, ne répartit rien. Elle transmet. Sa surface est trop petite pour étaler quoi que ce soit sur un sol meuble. Elle a besoin d'être posée à plat, entièrement en contact, et fixée à la pièce de bois qui se trouve dessous : la plupart des platines sont percées pour recevoir des pointes ou des vis qui les solidarisent de la semelle. Une platine simplement posée glisse sur un bois mouillé.

La semelle de répartition

La semelle est la pièce qui fait le travail. C'est un bois de forte section, une plaque métallique ou une plaque plastique technique, glissée sous la platine pour transformer une pression ponctuelle en une pression étalée. Sur les sols meubles, la règle de bon sens est de faire passer un même bois sous plusieurs pieds consécutifs, plutôt que de mettre un carré isolé sous chaque platine. Un bastaing continu sous une file de pieds solidarise les appuis : si un point de sol est plus mou, ses voisins le soutiennent au lieu de le laisser plonger seul.

Deux conditions comptent autant que la pièce elle-même. La semelle doit porter sur toute sa longueur, sans point dur ni vide sous elle : un bois posé sur deux bosses fait un pont, et le pont casse ou bascule. Et le sol immédiatement sous la semelle doit être plan et purgé de ce qui ne porte pas, c'est-à-dire de l'herbe, des feuilles, de la terre remuée et des gravillons roulants.

Cales, rattrapages et ce qui n'a rien à faire là

Le mot cale recouvre deux réalités opposées. Une cale d'ajustement est une pièce plate, pleine, non fendue, posée sous une semelle pour rattraper un faible écart. Un empilage de fortune est tout autre chose, et il n'a aucune place sous un échafaudage.

• Les parpaings, briques creuses et blocs de béton cellulaire : ils cassent net sous une charge ponctuelle, sans prévenir.
• Les chutes de carrelage, les tuiles, les dalles de terrasse posées de champ : elles éclatent.
• Les palettes : elles se déforment, s'écrasent et pourrissent.
• Les empilements de plusieurs éléments : chaque interface est un plan de glissement, et l'ensemble se dérobe latéralement bien avant de se rompre.
• Les cales biseautées ou des coins enfoncés au marteau : ils ressortent avec les vibrations.

Un rattrapage de niveau important ne se fait pas avec des objets empilés. Il se fait avec le vérin dans sa course admissible, avec une reprise du sol, ou avec un changement de maille au montage.

Ce que chaque type de terrain impose

Terre végétale, pelouse, massif, terrain récemment remué

C'est la situation la plus fréquente autour d'une maison individuelle, et la plus mal évaluée. Une pelouse d'aspect ferme en août est une couche de terre végétale de quelques dizaines de centimètres, riche en matière organique, qui perd une grande part de sa portance dès qu'elle est saturée d'eau. Sous une platine, elle ne s'enfonce pas d'un coup : elle flue lentement, jour après jour.

Ce que cela impose concrètement : décaper l'herbe sous les lignes d'appui plutôt que de poser dessus, poser des bois continus, augmenter la surface d'appui plutôt que de la multiplier en points isolés, et surveiller plus souvent qu'ailleurs. Une terre rapportée récente, un remblai de tranchée refermée, une bordure de fouille, un ancien massif décaissé sont des cas encore plus défavorables : le sol n'y a pas fini de se compacter tout seul, et la charge accélère ce qu'il aurait fait en plusieurs années.

Un cas particulier revient partout : la bande de terre le long du mur, celle qui reçoit l'eau du toit. Elle est presque toujours plus humide que le reste du jardin, et c'est exactement là que les pieds se posent.

Enrobé, dalle béton, terrasse carrelée, pavés

Un sol dur ne dispense pas de semelle, pour deux raisons différentes. La première est la protection du revêtement : une platine acier sous charge marque un enrobé, poinçonne un carrelage, écaille une résine et fend une dalle de terrasse posée sur plots. La seconde est la portance réelle, qui n'est pas celle de la surface visible mais celle de ce qu'il y a dessous.

• Une terrasse sur plots ou sur lambourdes est conçue pour du mobilier de jardin, pas pour un appui d'échafaudage. La dalle repose sur quatre plots ; une platine posée en plein milieu la sollicite en flexion.
• Un dallage de garage ou de cour peut être fissuré, désolidarisé ou reposer sur un remblai. Une fissure ouverte qui traverse la zone d'appui est un signal à prendre au sérieux.
• Les pavés autobloquants posés sur sable se déchaussent et se dénivellent sous une charge ponctuelle.
• Un enrobé se ramollit à la chaleur et laisse alors des empreintes profondes.

Sur ces surfaces, la semelle sert autant à préserver l'existant qu'à répartir. C'est aussi un point à documenter avant montage : la trace laissée sur un dallage se discute mieux avec des photos de départ que sans.

Les vides : regards, fosses, drains, caves et vide sanitaire

C'est le point qui ne se rattrape pas. Un tampon de regard, un couvercle de fosse, une grille d'eaux pluviales, une trappe de vide sanitaire, une dalle au-dessus d'une cave ou d'un ancien puits ne sont pas des sols. Ce sont des couvertures, dimensionnées pour une charge de passage, parfois pour rien du tout. Aucun pied d'échafaudage ne se pose dessus, et aucune semelle ne se pose de façon à s'appuyer partiellement dessus.

La conduite tenue est simple. On repère avant montage tout ce qui affleure : tampons, regards, bouches, trappes, siphons de cour, dalles de couverture, tracés de canalisations, drains périphériques, bordure de fouille récente. On note ce qu'on ne voit pas mais que le propriétaire connaît : une fosse toutes eaux, un ancien puits comblé, une citerne enterrée, une tranchée de raccordement faite l'an dernier. Puis on décale la maille de l'échafaudage pour que les pieds tombent à côté, ou on franchit la zone avec une poutre de répartition qui prend appui de part et d'autre.

Ce que le propriétaire sait de son terrain ne se lit pas au sol. Le repérage des ouvrages enterrés est un des rares points où sa mémoire vaut mieux que l'œil d'un professionnel.

Un regard doit aussi rester accessible pendant toute la durée du chantier. Une fosse qui déborde derrière un échafaudage monté est un problème sans solution rapide.

Terrain en pente et niveaux qui changent

Une façade se déroule rarement sur un sol horizontal. Il y a des pentes de terrain, des seuils, des marches, des murets, des bordures, des descentes de garage, des changements de revêtement.

Sur une pente régulière, le principe est de créer des paliers horizontaux successifs sous chaque file de pieds, plutôt que de poser les semelles en biais. Une semelle inclinée transmet une composante horizontale à la platine : la structure pousse vers le bas de la pente, et cette poussée finit par se retrouver dans les ancrages. Les paliers se font en décaissant, en calant sur des redans francs, ou en jouant sur les vérins tant qu'on reste dans leur course.

Le cas le plus traître n'est pas la pente : c'est la file de pieds qui commence sur une terrasse béton et finit sur la pelouse. Deux appuis voisins ont alors deux comportements différents. Le premier ne bouge pas, le second tasse. La structure encaisse un tassement différentiel, c'est-à-dire une torsion. Sur ces zones de transition, la surveillance se concentre, et la semelle du côté meuble se prend large.

Le dernier cas fréquent est l'appui au-dessus d'un ouvrage léger : une véranda, un auvent, un toit bas, une couverture de terrasse. Ces éléments n'ont pas vocation à porter un échafaudage. Le sujet se traite comme un franchissement, avec une structure qui reporte la charge au sol de part et d'autre.

Reconnaître un pied qui s'enfonce

L'affaissement d'un appui se voit tôt, à condition d'avoir un point de comparaison. La méthode la plus simple, et la seule qui ne dépende de la mémoire de personne, consiste à créer des repères le jour du montage.

• Un trait de crayon gras ou de marqueur sur la tige du vérin, au ras de l'écrou, pour chaque pied accessible. Une tige qui rentre se lit immédiatement.
• Une photo de chaque pied de rive et de chaque pied posé sur sol meuble, prise de la même position, le premier jour.
• Un repère au mur, un trait discret au niveau du platelage du premier niveau, qui sert de témoin d'altitude.

Les signes visibles ensuite, du plus précoce au plus tardif :

• Le bois de semelle qui s'enfonce d'un côté et laisse un bourrelet de terre remontée le long de son arête.
• De l'eau qui stagne autour d'une semelle alors qu'elle ne stagne pas ailleurs.
• Un jeu apparu entre la platine et le bois, ou une pointe de fixation qui sort.
• Une diagonale qui n'est plus tendue, un boulon qui a pris du jeu, un plateau qui joue dans son crochet alors qu'il ne jouait pas.
• Une trappe d'accès qui frotte ou qui ne se referme plus franchement.
• Un écart visible entre l'échafaudage et le mur qui n'est plus constant du bas vers le haut.
• Un bruit nouveau, sec, au passage d'un compagnon sur un plateau donné.

Ces observations font partie de ce qu'un propriétaire peut relever depuis chez lui, au même titre que le reste de ce qui se voit en matière de sécurité des compagnons. Elles se signalent à l'entreprise, par écrit, avec la date et une photo.

Après la pluie, après le gel : à quel rythme vérifier

Les vérifications d'un échafaudage s'organisent en trois temps, et le calage entre dans chacun d'eux. Il y a le contrôle à la mise en service, une fois le montage terminé et avant que quiconque ne monte travailler. Il y a les contrôles de remise en service, après tout événement qui a pu modifier l'ouvrage ou son assise. Et il y a un contrôle périodique pendant toute la durée d'utilisation, qui se conserve par écrit du côté de l'entreprise.

Le calage relève surtout de la deuxième catégorie, parce que le sol change alors que la structure ne bouge pas. Les déclencheurs à retenir :

• Après une pluie soutenue. Le contrôle se fait à la reprise, et il se refait le lendemain. Un sol saturé continue de tasser après l'averse, parfois pendant deux à trois journées.
• Après un épisode de gel puis de dégel. Le gel soulève le sol, le dégel le repose plus bas et plus mou. Un échafaudage parfaitement calé en décembre peut ne plus l'être au premier redoux.
• Après un coup de vent. Le vent sollicite le bas autant que le haut, surtout sur un échafaudage bâché. C'est un cas de remise en service à part entière, traité dans l'article sur ce qu'il faut vérifier après un coup de vent.
• Après un arrêt prolongé, congés ou interruption : personne n'a regardé pendant des jours, et la reprise commence par le sol.
• Après un arrosage automatique oublié, une fuite de gouttière ou une descente d'eau qui déverse au pied de l'échafaudage. C'est une cause d'affaissement très banale et entièrement évitable.
• Après une livraison lourde, le passage d'un camion ou d'un engin à proximité des appuis, qui peut avoir déstabilisé le sol ou déplacé une semelle.

Ce que le propriétaire contrôle, et ce qu'il ne touche pas

La ligne de partage est nette. L'observation appartient au propriétaire ; l'intervention appartient à l'entreprise qui a monté l'ouvrage et qui en répond.

Ce qui relève du propriétaire, avant le montage : dire ce qu'il y a sous son terrain, montrer les regards et les trappes, signaler les tranchées récentes, indiquer où la terre reste humide, couper un arrosage automatique dans la zone, vider ce qui doit l'être sur une terrasse, et faire l'inventaire photographique de l'état du sol.

Pendant le chantier : regarder les repères, garder le pied des échafaudages dégagé, ne rien stocker contre les appuis, ne pas garer un véhicule à proximité immédiate des semelles sur sol meuble, ne pas arroser la zone, et signaler tout ce qui a changé.

Ce qu'il ne fait en aucun cas : tourner un vérin, glisser une cale, retirer un bois pour tondre, déplacer une semelle qui gêne le passage, poser une planche par-dessus une flaque, ni monter sur la structure pour aller voir. Une intervention non concertée sur un appui modifie la répartition des charges de tout un pan et engage une responsabilité qui n'a pas à l'être. Ces limites d'accès et de manipulation rejoignent celles décrites à propos de l'échafaudage et de l'accès hors horaires.

Ce qui se prépare avant, et ce qui doit apparaître au devis

Le calage n'est pas une ligne de devis spectaculaire, mais il se lit à plusieurs endroits. Ce qui fait varier ce poste, ce sont la nature des sols rencontrés le long de la façade, la nécessité ou non de reprendre l'assise avant montage, la surface d'appui à créer sur les zones meubles, la présence d'ouvrages enterrés à franchir, la pente à rattraper, et la remise en état à prévoir à la dépose. Aucune de ces variables ne se devine sur plan : elles se constatent lors de la visite préalable, et c'est pourquoi un chiffre sérieux ne sort jamais d'un échange à distance.

Les points à faire figurer noir sur blanc, quels que soient les montants :

• Qui fournit les bois de calage et les plaques de répartition, et qui les évacue.
• Le repérage préalable des ouvrages enterrés, et l'engagement de décaler les appuis en conséquence.
• L'état des lieux du sol et des revêtements avant montage, avec photos annexées.
• Ce qui est prévu si le sol se révèle insuffisant au montage : reprise d'assise, empierrement, plaques, et qui décide.
• La fréquence des vérifications de l'ouvrage pendant la durée du chantier, et la trace qui en est conservée.
• La remise en état après dépose : décompactage des zones tassées, reprise de la pelouse ou du revêtement, nettoyage.

Pour obtenir un montant réel, il n'y a qu'un chemin : une visite sur place avec un examen effectif des sols le long de la façade, puis un devis détaillé poste par poste, où l'échafaudage apparaît distinctement du reste. Comparer deux devis suppose que les deux décrivent le même sol et le même traitement. La question du sol se repose une dernière fois au moment du démontage de l'échafaudage, quand les semelles remontent et laissent apparaître ce qu'elles ont marqué.

Questions fréquentes

Peut-on monter un échafaudage sur une pelouse ?

Oui, à condition de traiter le sol comme un sol meuble : décaper l'herbe sous les lignes d'appui, poser des bois continus sous les files de pieds plutôt que des cales isolées, augmenter la surface de répartition et vérifier plus souvent, en particulier après la pluie. Ce qui est exclu, c'est de poser les platines directement sur le gazon ou sur une planche courte glissée à la va-vite. La pelouse en gardera des marques : c'est normal, et cela se prévoit dans la remise en état plutôt que de se découvrir à la fin.

Un pied s'est enfoncé pendant la nuit, que faire au matin ?

On ne monte pas, on ne charge pas, et on prévient l'entreprise avant la reprise du poste. Un affaissement constaté est un motif de remise en service : la structure doit être examinée avant que quiconque n'y travaille, et la correction se fait en délestant la travée concernée. On photographie l'état constaté, avec la date, et on garde la trace écrite du signalement. Recaler soi-même un pied revient à modifier l'équilibre d'un ouvrage dont on ne connaît ni les descentes de charge ni le plan de montage.

Faut-il vider une terrasse ou un dallage avant le montage ?

Oui, et pas seulement pour laisser la place. Le monteur doit voir le sol pour l'évaluer : repérer les fissures, les dalles qui sonnent creux, les tampons, les plots, les joints ouverts. Une terrasse encombrée est une terrasse qu'on ne peut pas inspecter. Le mobilier, les bacs, les rangements et tout ce qui est fragile se dégagent avant l'arrivée de l'échafaudage, sur une zone plus large que l'emprise annoncée, car il faut aussi de la place pour circuler et poser les éléments pendant le montage.

La pelouse abîmée sous les semelles, qui la reprend ?

Cela dépend de ce qui a été convenu, et c'est précisément pour cela que le sujet doit figurer au devis ou dans les échanges écrits avant travaux. Le marquage d'une pelouse sous une semelle correctement posée est une conséquence normale du chantier, pas un dégât : le sol est compacté, l'herbe a manqué de lumière, et la reprise passe par une décompaction et un ressemis. Un enfoncement profond, une ornière de circulation ou un revêtement fendu relèvent d'un autre régime, celui du dommage causé pendant le chantier, et se constatent par comparaison avec l'état des lieux initial.

Un regard ou une fosse se trouve sous l'emprise de l'échafaudage, est-ce bloquant ?

Non, mais cela impose un ajustement du plan de montage. On ne pose jamais un appui sur un couvercle de regard, une trappe ou une dalle de couverture d'ouvrage enterré, et on ne fait pas non plus porter une semelle à moitié dessus. On décale la maille pour tomber à côté, ou on franchit la zone avec une répartition qui prend appui de part et d'autre. L'autre exigence, souvent oubliée, est que le regard reste accessible pendant tout le chantier : un ouvrage qu'on doit ouvrir en urgence ne peut pas se retrouver enfermé sous un platelage.
